【小白课程】UKUI开始菜单插件开发指南
那我们该怎样才能开发一个符合规则的插件并显示在开始菜单上呢？接下来，我将以一个简单的提醒事项demo为例，详细介绍一下开始菜单插件开发的流程。
UKUI 4.10开始菜单源码地址如下：
https://gitee.com/openkylin/ukui-menu
其中，插件接口的源码在该项目的src/extension目录下，示例插件Demo源码地址如下，感兴趣的小伙伴可自行查阅：
https://gitee.com/iaom/menu-extension-demo
1.安装开发依赖
安装libukui-menu-dev软件包，并在cmake中找到对应依赖：
find_package(ukui-menu REQUIRED)
2.继承MenuExtensionPlugin
基于QtPlugin机制，MenuExtensionPlugin类定义了插件需要实现的标准接口：
class Q_DECL_EXPORT MenuExtensionPlugin : public QObject{Q_OBJECTpublic:explicit MenuExtensionPlugin(QObject *parent = nullptr);~MenuExtensionPlugin() override;/*** 插件的唯一id，会被用于区分插件* @return 唯一id*/virtual QString id() = 0;/*** 创建一个Widget扩展* @return 返回nullptr代表不生产此插件*/virtual WidgetExtension *createWidgetExtension() = 0;/*** 创建上下文菜单扩展* @return 返回nullptr代表不生产此插件*/virtual ContextMenuExtension *createContextMenuExtension() = 0;};
我们需要继承并实现这个类，类名称为ExtensionDemoPlugin，头文件及部分实现如下：
//头文件class ExtensionDemoPlugin : public UkuiMenu::MenuExtensionPlugin{Q_OBJECTQ_PLUGIN_METADATA(IID UKUI_MENU_EXTENSION_I_FACE_TYPE FILE "metadata.json")Q_INTERFACES(UkuiMenu::MenuExtensionPlugin)public:~ExtensionDemoPlugin() override;QString id() override;UkuiMenu::WidgetExtension *createWidgetExtension() override;UkuiMenu::ContextMenuExtension *createContextMenuExtension() override;};//部分实现QString ExtensionDemoPlugin::id(){//插件的idreturn "extension-demo";}UkuiMenu::WidgetExtension *ExtensionDemoPlugin::createWidgetExtension(){//继承自WidgetExtension类，用于实现窗口功能return new ExtensionDemo;}UkuiMenu::ContextMenuExtension *ExtensionDemoPlugin::createContextMenuExtension(){//此demo不需要右键菜单，所以此处返回空指针return nullptr;}
在头文件中需要用Q_INTERFACES宏来声明接口类，并且传入插件的抽象接口类名称(UkuiMenu::MenuExtensionPlugin)。
Q_PLUGIN_METADATA声明自定义插件的元数据信息，FILE是可选的，并指向一个json文件，其中包含插件的类型信息和版本信息，其中版本信息需要和UKUI_MENU_EXTENSION_I_FACE_TYPE宏一致，我们新建一个文件命名为metadata.json：
{"Type": "UKUI_MENU_EXTENSION","Version": "1.0.2"}3.继承WidgetExtension
WidgetExtension类用于实现可显示UI的插件（显示内容），源代码如下：
class WidgetExtension : public QObject{Q_OBJECTpublic:explicit WidgetExtension(QObject *parent = nullptr);/*** index是插件显示在开始菜单上的顺序* index为-1会排序到最后一个* 如果有多个插件的index为-1，则这些插件均排在最后，顺序随机*/virtual int index() const;/*** 用于储存插件的信息* 包括Id,Icon,Name,Tooltip,Version,Description,Main,Type,Flag,Data*/virtual MetadataMap metadata() const = 0;/*** 将插件需要访问的数据上传给开始菜单* 插件可上传model等数据，用于插件的交互*/virtual QVariantMap data();/*** 可在qml界面中将操作通过send方法发送* 发送后的操作将通过此函数传递给插件*/virtual void receive(const QVariantMap &data);Q_SIGNALS:void dataUpdated();};
我们需要继承并实现这个类，类名称为ExtensionDemo，也就是之前我们在ExtensionDemoPlugin类中通过UkuiMenu::WidgetExtension *createWidgetExtension()方法返回的类。
其中，头文件及部分实现如下：
//头文件class ExtensionDemo : public UkuiMenu::WidgetExtension{Q_OBJECTpublic:explicit ExtensionDemo(QObject *parent = nullptr);~ExtensionDemo() override;int index() const override;UkuiMenu::MetadataMap metadata() const override;QVariantMap data() override;void receive(const QVariantMap &data) override;private:UkuiMenu::MetadataMap m_metadata;QVariantMap m_data;};//部分实现ExtensionDemo::ExtensionDemo(QObject *parent) : WidgetExtension(parent){//将所需的插件信息储存在m_metadata中m_metadata.insert(UkuiMenu::WidgetMetadata::Id, "extension-demo");m_metadata.insert(UkuiMenu::WidgetMetadata::Name, tr("Extension Demo"));m_metadata.insert(UkuiMenu::WidgetMetadata::Tooltip, tr("Demo"));m_metadata.insert(UkuiMenu::WidgetMetadata::Version, "1.0.0");m_metadata.insert(UkuiMenu::WidgetMetadata::Description, "extension-demo");//此qrc文件路径不能和其他插件相同，否则会出现加载错误，可以给自己的qrc文件路径添加特有的前缀m_metadata.insert(UkuiMenu::WidgetMetadata::Main, "qrc:///main.qml");m_metadata.insert(UkuiMenu::WidgetMetadata::Type, UkuiMenu::WidgetMetadata::Widget);m_metadata.insert(UkuiMenu::WidgetMetadata::Flag, UkuiMenu::WidgetMetadata::OnlySmallScreen);}int ExtensionDemo::index() const{//我们的插件序号return 2;}UkuiMenu::MetadataMap ExtensionDemo::metadata() const{return m_metadata;}QVariantMap ExtensionDemo::data(){return m_data;}
4.编写QML界面
接下来，我们再简单的写一个QML文件当作窗口，放在对应的路径下（也就是上文代码中的"qrc:///main.qml"）

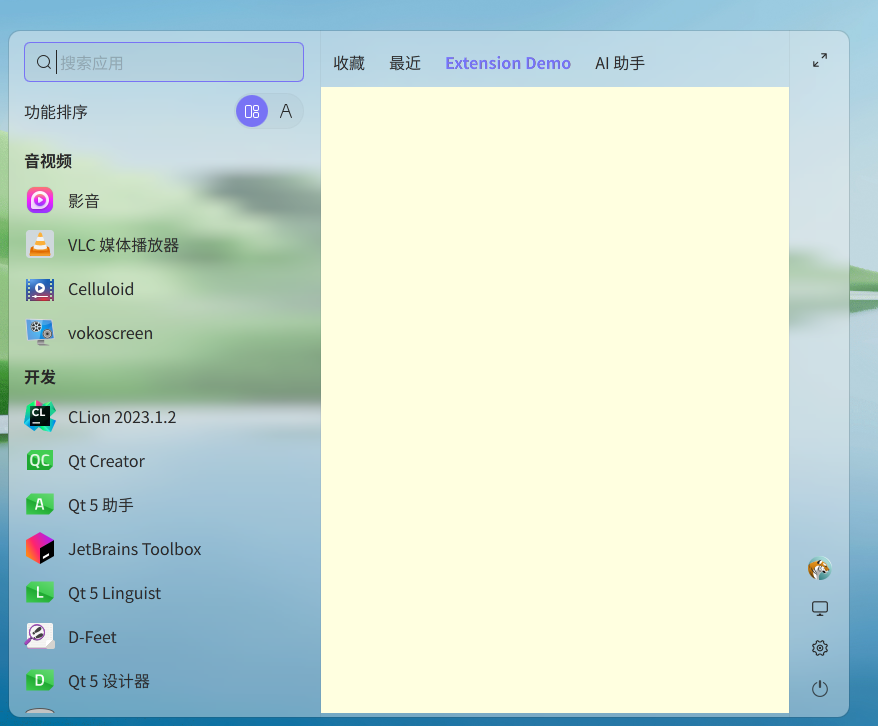

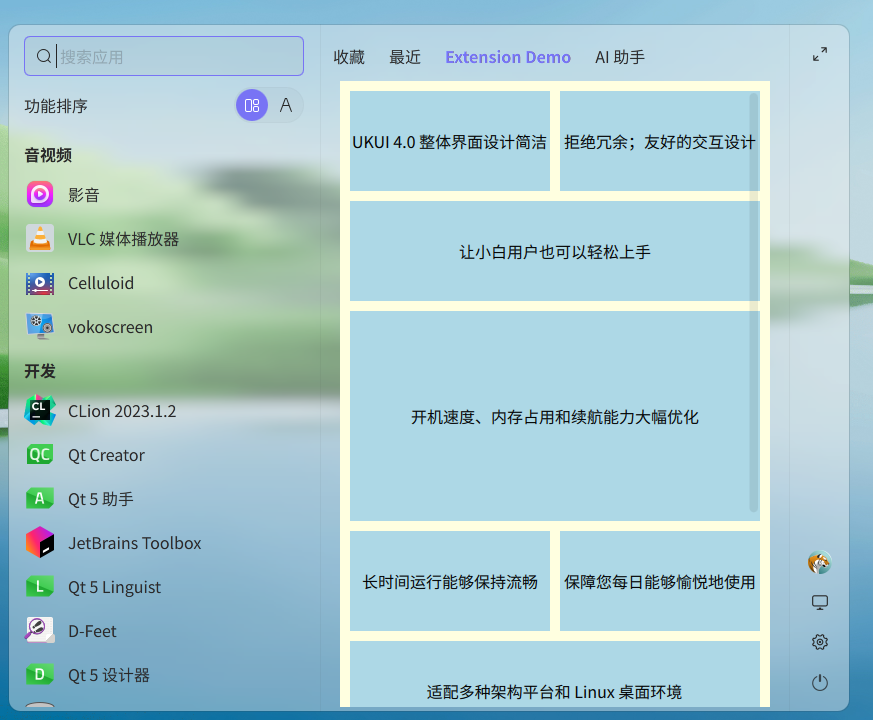

其中的UkuiMenuExtension组件就是开始菜单用于加载插件QML界面的组件，源代码如下: 这时候我们的插件框架已经基本写好啦！然后我们还需要将插件安装在对应的系统目录下。cmake文件为例： 进行安装之后我们重启开始菜单，会发现我们的插件已经添加成功啦！ 接下来我们再对Demo的功能做进一步的补全，毕竟我们要做一个带提醒事项功能的Demo。现在，我们继承QAbstractListModel实现一个数据model用于储存提醒事项的数据，如尺寸（大中小）、内容等。部分实现如下： 将这个model在ExtensionDemo中实例化，并通过data()函数传给开始菜单： 将QML界面丰富一下，使用GridLayout + Repeater的方法实现不同大小的项目之间的补全和拖拽，并通过TextInput来实现编辑功能。部分实现如下： 再在cmake文件中添加上刚刚写好的类文件 再次重新安装，这时候我们的Demo就完成啦！ 可以进行编辑： 可以拖拽换位置： 示例Demo并没有用到右键菜单，也就是ContextMenuExtension类。通过继承并实现该类，我们可以将插件所需要的菜单项传递给开始菜单，从而实现右键菜单功能。ContextMenuExtension源码如下： 在上述Demo中，我们的很多操作并没有通过UkuiMenuExtension send() -> WidgetExtension receive()的方式传递数据，而是在WidgetExtension::data()函数将ExtensionDemoModel类的指针传递后直接调用ExtensionDemoModel中注册的方法： 这种方式更加简洁，同时也避免了数据解析，还降低了开发门槛。import QtQuick 2.15import org.ukui.menu.extension 1.0UkuiMenuExtension { id: root Rectangle { anchors.fill: parent color: "lightyellow" }}import QtQuick 2.0Item { //在ExtensionDemo类中我们通过data（）方法传的数据存在此处 property var extensionData; property Component extensionMenu: null; //可以通过此方法将操作传回ExtensionDemo类的receive（）方法 signal send(var data);}5.补全cmake文件并安装
cmake_minimum_required(VERSION 3.16)project(extension-demo)set(EXTENSION_NAME "extension-demo")set(CMAKE_CXX_STANDARD 11)set(CMAKE_CXX_STANDARD_REQUIRED ON)set(CMAKE_INCLUDE_CURRENT_DIR ON)set(CMAKE_AUTOMOC ON)set(CMAKE_AUTORCC ON)find_package(QT NAMES Qt6 Qt5 COMPONENTS Core Gui Quick REQUIRED)find_package(Qt${QT_VERSION_MAJOR} COMPONENTS Core Gui Quick REQUIRED)# 添加ukui-menu依赖find_package(ukui-menu REQUIRED)set(SOURCE extension-demo.cpp extension-demo.h )set(QRC_FILES qml/qml.qrc)add_library(${EXTENSION_NAME} SHARED ${SOURCE} ${QRC_FILES})target_link_libraries(${EXTENSION_NAME} PRIVATE Qt5::Core Qt5::Gui Qt5::Quick # 链接ukui-menu ukui-menu )# 安装路径install(TARGETS ${EXTENSION_NAME} LIBRARY DESTINATION "/usr/lib/${CMAKE_LIBRARY_ARCHITECTURE}/ukui-menu/extensions")
6.功能补全
ExtensionDemoModel::ExtensionDemoModel(QObject *parent) : QAbstractListModel(parent){ //存一些初始数据 m_item.append(new DemoItem(1, 1, "UKUI 4.0 整体界面设计简洁")); m_item.append(new DemoItem(1, 1, "拒绝冗余；友好的交互设计")); m_item.append(new DemoItem(1, 2, "让小白用户也可以轻松上手")); m_item.append(new DemoItem(2, 2, "开机速度、内存占用和续航能力大幅优化")); m_item.append(new DemoItem(1, 1, "长时间运行能够保持流畅")); m_item.append(new DemoItem(1, 1, "保障您每日能够愉悦地使用")); m_item.append(new DemoItem(1, 2, "适配多种架构平台和 Linux 桌面环境")); m_item.append(new DemoItem(2, 2, "支持多种主题切换"));}... ...//用于事项标签之间的拖拽换位void ExtensionDemoModel::move(int from, int to){ if (from == to) return; if (from > to) { beginMoveRows(QModelIndex(), from, from, QModelIndex(), to); } else { beginMoveRows(QModelIndex(), from, from, QModelIndex(), to + 1); } m_item.move(from, to); endMoveRows();}//提醒事项可以编辑void ExtensionDemoModel::setText(int i, QString text){ if (i < m_item.length()) { m_item[i]->setText(text); dataChanged(index(i, 0), index(i, 0), {Text}); }} qRegisterMetaType<ExtensionDemoModel *>("ExtensionDemoModel*"); m_extensionDemoModel = new ExtensionDemoModel(this); m_data.insert("extensionDemoModel", QVariant::fromValue(m_extensionDemoModel));... ...UkuiMenuExtension { id: root MouseArea { anchors.fill: parent Rectangle { ... ... ScrollView { anchors.fill: parent anchors.margins: 10 ScrollBar.horizontal.policy: ScrollBar.AlwaysOff GridLayout { id: gridLayout flow: GridLayout.LeftToRight height: rows * baseArea.standardItemHeight columns: 2 rowSpacing: baseArea.standardItemSpacing columnSpacing: baseArea.standardItemSpacing Repeater { model: DelegateModel { id: itemModel model: extensionData.extensionDemoModel delegate: DropArea { property int vIndex: DelegateModel.itemsIndex width: model.Column * baseArea.standardItemWidth + (model.Column - 1) * baseArea.standardItemSpacing height: model.Row * baseArea.standardItemHeight + (model.Row - 1) * baseArea.standardItemSpacing Layout.rowSpan: model.Row Layout.columnSpan: model.Column onDropped: { } onEntered: { itemModel.items.move(drag.source.selectIndex, vIndex) } onExited: { } Binding { target: control; property: "selectIndex"; value: vIndex} Item { id: controlBase anchors.fill: parent MouseArea { id: control property int selectIndex property bool isDrag: false anchors.fill: parent acceptedButtons: Qt.LeftButton | Qt.RightButton Drag.active: drag.active Drag.hotSpot.x: width / 2 Drag.hotSpot.y: height / 2 Drag.dragType: Drag.Automatic Drag.onActiveChanged: { if (Drag.active) { control.isDrag = true; exited(); } } onClicked: { } onPressed: { if (mouse.button === Qt.LeftButton) { x = control.mapToItem(baseArea,0,0).x; y = control.mapToItem(baseArea,0,0).y; drag.target = control; control.grabToImage(function(result) { control.Drag.imageSource = result.url; }) baseArea.sourceIndex = vIndex; } } onReleased: { Drag.drop(); drag.target = null; control.parent = controlBase; control.isDrag = false x = 0; y = 0; } Drag.onDragFinished: { extensionData.extensionDemoModel.move(baseArea.sourceIndex, selectIndex); } ... ... } } } } } } } } }}set(SOURCE extension-demo.cpp extension-demo.h extension-demo-model.cpp extension-demo-model.h demo-item.cpp demo-item.h )
7.成果展示
1.插件菜单接口
class ContextMenuExtension{public: virtual ~ContextMenuExtension() = default; /** * 控制菜单项显示在哪个位置 * 对于第三方项目们应该选择-1,或者大于1000的值 * @return -1：表示随机放在最后 */ virtual int index() const; /** * 根据data生成action,或者子菜单 * * @param data app信息 * @param parent action最终显示的QMenu * @param location 请求菜单的位置 * @param locationId 位置的描述信息，可选的值有：all,category,letterSort和favorite等插件的id * @return */ virtual QList<QAction*> actions(const DataEntity &data, QMenu *parent, const MenuInfo::Location &location, const QString &locationId) = 0;};2. WidgetExtension类receive函数的优化
//ExtensionDemoModel Q_INVOKABLE void move(int from, int to); Q_INVOKABLE void setText(int i, QString text); //mainextensionData.extensionDemoModel.move(baseArea.sourceIndex, selectIndex);extensionData.extensionDemoModel.setText(index, text);
